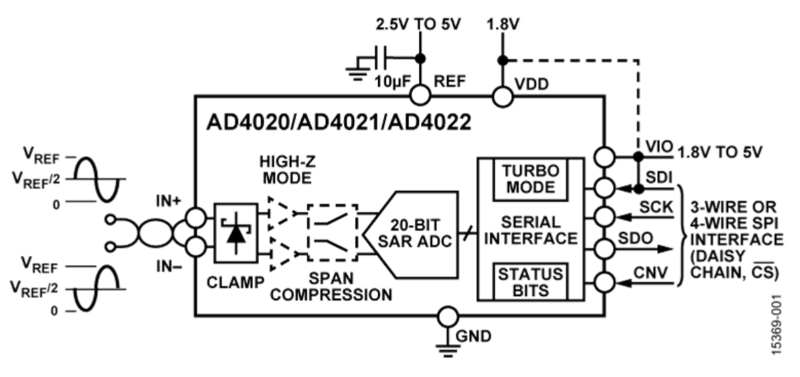

ADI的AD4022是款高精密、高速度、低能耗、20位、Easy Drive、高精密逐漸靠近存儲器(SAR)模數轉換器(ADC)，選用單電源VDD供電系統。AD4022基準電壓V REF是從外部增加的，而且可以獨立的電源電壓進行調節。AD4022的功率與吞吐量呈線性關系。

Easy Drive性能能降低信號鏈多樣性和功能損耗，從而實現更高的通道密度。減少的輸入電流（特別是在高阻抗系統下）加上較長的信號檢測時期，不需要專用的ADC驅動器。Easy Drive拓展了能夠驅動這類ADC的配建電源的范圍。

AD4022輸入跨度降低不需要向ADC驅動放大器提供負電源，同時保存對完整性ADC編碼范圍的瀏覽。AD4022輸入過壓鉗位可保護ADC輸入免遭過電壓事件的影響，最大限度減少對參考管腳的影響，而且不需要外部保護二極管。

AD4022高至500kSPS的高效器件吞吐量使用戶能夠準確捕捉射頻信號并執行過采樣技術，有效緩解與抗混疊濾波器設計相應的挑戰。串行外接設備端口(SPI)時鐘速率要求的減少能降低數字輸入/輸出功能損耗，擴展數字服務器選項，并優化根據數字隔離傳輸數據的任務。SPI適配的串行用戶接口根據使用單獨的VIO邏輯性電源與1.8V、2.5V、3V和5V邏輯性適配。

特征和優勢

易驅動

大幅度減少輸入反沖力

輸入電流減少為0.5μA/MSPS

性能卓越采集時期，1MSPS時循環時間≥77%

首次轉換精確，無延遲或通道延遲

單電源使用的輸入跨徑壓縮

迅速轉換允許低SPI時鐘速率

輸入過壓鉗位保護吸附高至50mA的電流量

SPI-/QSPI-/MICROWIRE-/DSP兼容性串行通信

性能卓越

差分模擬輸入范圍：±V REF，V REF從2.4V至5.1V

吞吐量：1.8MSPS/1MSPS/500kSPS選擇

INL：最高±3.1ppm

確保20位，無漏碼

噪聲系數：f IN=1kHz、V REF=5V時為100.5dB

THD：f IN=1kHz時為?123dB，f IN=100kHz時為?100dB

SINAD：f IN=900kHz時為89dB（請參見數據表中的圖17）

過采樣高動態范圍

OSR=2時為104dB

OSR=1024時為131dB

低電量模式

單1.8V電源供應，具備1.71V至5.5V邏輯性端口

500kSPS時為2.7mW（僅VDD）

10kSPS時為83μW，1.8MSPS時為15mW（總功率）

10管腳封裝：3mm×3mmLFCSP、3mm×4.90mmMSOP

管腳與AD4003/AD4007/AD4011 系列 兼容性

確保使用：?40°C至+125°C

應用領域

自動測試設備

系統自動化

醫用器材

電源供電設備

高精密數據管理系統

儀器儀表和控制系統
