Norsat ATOM系列Ku和Ka波段BUC模塊上變頻器

發布時間：2024-10-09 09:36:40 瀏覽：2349

　　Norsat的ATOM系列Ku和Ka波段BUC模塊采用GaN和GaAs技術，以其小巧的體積、輕盈的重量和卓越的效率而聞名。這些模塊以其行業領先的尺寸、重量、功率和MIL-STD標準而著稱，能夠無縫集成到對規格要求嚴格且外形尺寸受限的各種系統中。

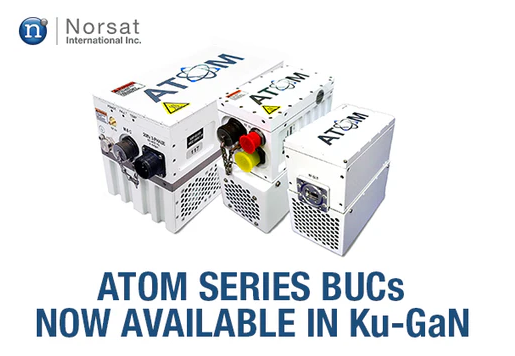

Norsat ATOM系列Ku和Ka波段BUC模塊上變頻器

　　ATOM GaN BUC模塊是機載系統、雷達、TWTA替代品、SOTM(衛星終端移動)、COTP(船載終端)、便攜式VSAT(衛星通信終端)、CDL(通信數據鏈)等應用的理想選擇。其小巧的體積和輕盈的重量不僅簡化了集成過程，還節省了平臺和運輸箱的空間，減輕了車輛的有效載荷。此外，Norsat的ATOM系列產品可以通過Norsat獨有的ATOMControl軟件輕松配置，該軟件提供直觀的用戶界面，用于監控和控制ATOM系列BUC和SSPA。Norsat的80W Ku波段GaN ATOM BUC模塊比同類競爭產品輕62%，體積小70%。

　　ATOM系列GaN模塊上變頻器的特點包括：

　　- 卓越的熱管理能力

　　- 優異的SWaP(尺寸、重量和功耗)平衡

　　- 緊湊、輕便且高效的設計

　　- 高度定制化選項

　　- 防水防塵、堅固耐用的結構

　　- 抗沖擊和抗振動性能

　　- 標準BUC提供3年保修期

　　規格：

	Ku-Band				Ku-Band	Low Ku-Band			Ka-Band
	Ku-Band				Ku-Band	(12.75-13.25 GHz)			Ka-Band
	25W	40W	50 W	100 W	250 W	14W	28W	56 W	25 W
Power Level (13.75-14.5 GHz)	25W P1dB	40W P1dB	50W P1dB	100WP1dB	250W Psat	14W P1dB	28W P1dB	56W P1dB	25W Psat
Conversion Gain	60dB	60dB	60dB	60dB	60dB	60dB	60dB	60dB	60dB
(typ std.band)	60dB	60dB	60dB	60dB	60dB	60dB	60dB	60dB	60dB
Gain Variation over any 40 MHz	2dB	2dB	2dB	1.5dB	1.5dB	2dB	2dB	2dB	1dB
(max p-p)	2dB	2dB	2dB	1.5dB	1.5dB	2dB	2dB	2dB	1dB
Gain Vanation over temp	3dB	3dB	3dB	3dB	3dB	3dB	3dB	3dB	4dB
(max p-p)	3dB	3dB	3dB	3dB	3dB	3dB	3dB	3dB	4dB
Noise Figure	15dB	15dB	15dB	15dB	15dB	15dB	15dB	15dB	15dB
With Fan
(standard configuration)
Ambient Temperature	-40 to+60℃	-40 to+60℃	-40 to+60℃	-40 to+60℃	-40 to +60℃	-40 to +60℃	-40 to+60℃	-40 to+60℃	-40 to+60℃
Dimensions	6.5x3.2x6.1”	6.7x3.4x6.7”	6.7x3.4x6.7”	6.4x5.3x11.7”	12.5x13.0x6.65”	6.5x3.2x6.1”	6.7x3.4x6.7”	6.7x5.3x11.7”	7.1x3.6x6.8”
Weight	5.0 Ibs	5.4 Ibs	5.4 Ibs	15.3 Ibs	33.2 Ibs	5 Ibs	5.4 Ibs	15.3 Ibs	6.3 lbs
Weight	(2.27 kg)	(2.45 kg)	(2.4 kg)	(6.94 kg)	(15.1 kg)	(2.3 kg)	(2.4 kg)	(6.9 kg)	(2.9 kg)
Power Consumption @Psat	165W	305W	350W	540W	1010W	165W	305W	540W	200W
Power Consumption @P1dB	147W	270W	310W	480W	880W	147W	270W	480W	150W(Plin)
Without Fan
(baseplate cooling
configuration)
BaseplateTemperature	-40 to+70℃	-40 to +70℃	-40 to+70℃	-40 to+70℃	TBD	-40 to +70℃	-40 to+70℃	-40 to+70℃	-40 to +70℃
Dimensions	5.3x3.2x3.3”	5.3x3.2x3.8”	5.3x3.2x3.8”	5.3x3.6x10.7”	TBD	5.3x3.2x3.3”	5.3x3.2x3.8”	5.3x3.6x10.7”	7.1x3.3x3.9"
Weight	3.5 Ibs	3.9 lbs	3.9 lbs	10.0 Ibs	TBD	3.5 Ibs	3.9 Ibs	10.0 Ibs	4.4 lbs
Weight	(1.59 kg)	(1.77 kg)	(1.77 kg)	(4.54 kg)	TBD	(1.59 kg)	(1.77 kg)	(4.54 kg)	(2.0 kg)
Power Consumption @P1dB	134W	245W	280W	455W	TBD	134W	245W	455W	138W
