Norsat ELMTBKU系列Ku波段2W/3W/4W BUC上變頻器

發布時間:2026-01-15 08:56:38     瀏覽:181

  Norsat International Inc. 推出的 Element 系列 Ku 波段上變頻功率放大器 (BUC) 。該系列產品提供 2W、3W 和 4W 三種功率選項,專為衛星通信提供創新的解決方案。


  一、. 產品系列

  該系列包含三個主要型號:ELMTBKU002 (2W)、ELMTBKU003 (3W) 和 ELMTBKU004 (4W)。

型號輸出功率 (標稱)1dB壓縮點最小輸出功率 (P1dB)飽和輸出功率最小值 (Psat)
ELMTBKU0022W≥ 33 dBm≥ 33.5 dBm
ELMTBKU0033W≥ 34 dBm≥ 34.3 dBm
ELMTBKU0044W≥ 36 dBm≥ 36.5 dBm

  二、 關鍵性能規格

  1. 射頻特性

  發射頻率范圍:

  標準頻段 (S): 14.0 - 14.5 GHz

  擴展頻段 (E): 13.75 - 14.5 GHz

  本振頻率 (L.O.):

  標準頻段:13.05 GHz

  擴展頻段:12.80 GHz

  中頻頻率范圍 (IF):

  標準頻段:950 - 1450 MHz

  擴展頻段:950 - 1700 MHz

  增益:

  典型值 55 dB,最小值 50 dB,最大值 60 dB。

  增益平坦度:

  全頻帶內:≤ 4.0 dB (峰峰值)

  任意 40 MHz 內:≤ 1.5 dB (峰峰值)

  全溫范圍內:≤ 4.0 dB (峰峰值)

  輸出雜散:

  帶內:≤ -60 dBc

  帶外:≤ -50 dBc

  噪聲功率密度:

  發射時:-80 dBm/Hz

  接收時:-156 dBm/Hz

  輸入/輸出駐波比 (VSWR): ≤ 2.0 : 1 (最大值)

  相位噪聲 (SSB,最大值):

  100 Hz偏移: -60 dBc/Hz

  1 kHz偏移: -70 dBc/Hz

  10 kHz偏移: -80 dBc/Hz

  100 kHz偏移: -90 dBc/Hz

  1 MHz偏移: -100 dBc/Hz

  2. 物理與接口特性

  輸入接口 (防水): Type F (75Ω) 或 Type N (50Ω) 連接器。

  輸出接口 (防水): WR-75 開槽波導。

  外形尺寸: 128.4 mm (長) × 95.1 mm (寬) × 58.3 mm (高) / 5.05 in × 3.74 in × 2.29 in。

  重量: 700 克 (1.54 磅)。

  3. 電氣與環境特性

  輸入電壓: +15V 至 +24V DC,通過中頻電纜供電。

  功耗 (最大值):

  ELMTBKU002: 18W

  ELMTBKU003: 18W

  ELMTBKU004: 35W

  外部參考頻率: 10 MHz 正弦波,輸入電平 -5 至 +5 dBm。

  工作溫度: -40°C 至 +55°C。

  存儲溫度: -40°C 至 +80°C。

  濕度: 0-100% 冷凝。

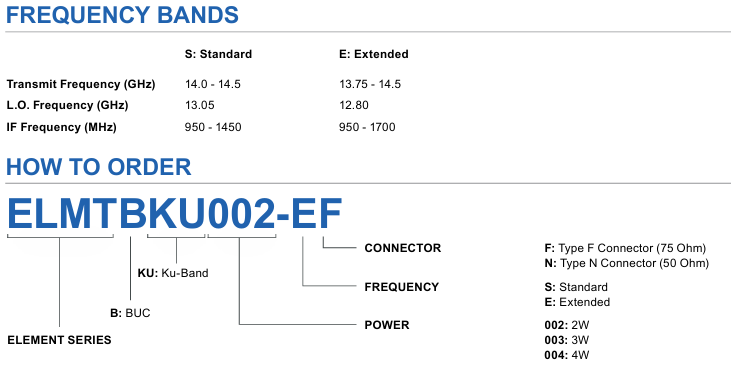

  4. 訂購信息

  產品型號可通過其編碼識別,例如 ELMTBKU002-EF 表示 Element 系列、Ku 波段、2W 功率、擴展頻率并使用 Type F 連接器。

Norsat ELMTBKU系列Ku波段2W/3W/4W BUC上變頻器

Norsat公司是通信解決方案的提供商,公司的產品線包括微波組件、便攜式衛星系統、海上解決方案、遠程網絡解決方案以及設備融資,Norsat的產品和解決方案廣泛應用于政府、軍隊、交通、資源和海洋產業等多個領域。深圳市立維創展科技有限公司,優勢代理銷售Norsat產品,歡迎咨詢。

推薦資訊

  • Bird射頻強制風冷 Moduload? 射頻終端25kW
    Bird射頻強制風冷 Moduload? 射頻終端25kW 2022-07-06 17:18:15

    Bird射頻?8640B系列微波射頻負載是緊湊型大功率50歐姆負載,可在高至1GHz的寬頻率范圍內合理消耗高至25kW的微波射頻。

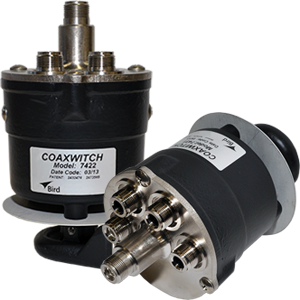

  • Bird射頻同軸線多位射頻選擇開關
