描述

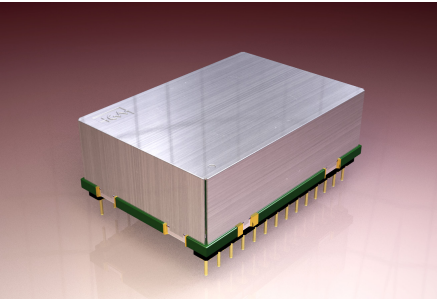

SM3-TG定時模塊提供的時鐘輸出滿足或超過GR-1244-CORE(Issue 2)、GR-253-CORE (Issue 3)、ITU-TG中的Stratum 3規格。SM3-TG具有4個參考輸入，可自動檢測以下參考頻率:8 KHz、1.544 MHz、2.048 MHz、12.96 MHz、19.44MHz、25.92 MHz、38.88MHz、51.84 MHz和77.76 MHz。
SM3-ITGtiming模塊可以在生產過程中配置，以產生高達77.76MHz的輸出。該輸出來自板載VCXo，在訂購時必須指定。BITS輸出可選1.544或2.048 MHz。主從輸出為8KHz。用戶通過SPl接口與SM3-ITG模塊通信。用戶通過寫入適當的寄存器來控制SM3-ITG操作。用戶還可以通過SPl_Enable引腳啟用或禁用SPl操作。
自由運行操作保證輸出在標稱頻率的4.6ppm以內，保持操作保證輸出，在最初的24小時內，頻率變化不會超過0.37ppm。頻率精度基于TCXO，其體積小，功耗低，在所有環境條件下都具有出色的性能。該模塊工作在3.3V±5%的電壓下，開機時的典型功耗小于1.6W，升溫后的室溫下功耗降至約1W。該模塊工作在-40°至85°C的工業溫度范圍內。
| 零件編號 | 產品類型 | 邏輯系列 | 包 | 電源電壓 | 頻率范圍 | 溫度范圍 | 水分含量 | 自由奔跑 | 滯留 | 關鍵詞 |
| SM3-ITG RoHS指令 | 同步卡 | 定時模塊 | 28針 | 3.3 伏直流電 | 8 KHz 至 77.76 MHz | -40 至 85C | 2 | +/-4.6ppm | +/-0.37ppm/24 小時 | 不適用 |
應用：
SM3-ITG時序模塊是用于第3層時序應用的完整系統時鐘模塊，符合GR-1244-CORE (lssue2)，GR-253-CORE (Issue 3)， ITU-TG.812(Type 3)和ITU-T G813(Option2)。應用包括共享端口適配器、數據數字交叉連接、ADM、DSLAM、多業務panoniS交換機和TDM、SDH和SONET環境中的路由器。
SM3-ITG時序模塊有助于降低您的設計成本，通過我們的簡化設計，最大限度地減少您的開發時間和最大限度地控制系統時鐘。
特性
工業溫度范圍(-40至85℃)
小包裝尺寸:1.45 " x 1.0 " x 0.535 "
四個自動選擇輸入參考，8 kHz - 77.76 MHz
帶相位調整的每個輸入主從操作的頻率鑒定和參考檢測丟失
手動/自主操作雙向SPl端口控制三個CMOS頻率輸出-輸出1從12.96 -77.76 MHz,MS輸出@ 8kHz,BITS @2.048MHz或1.544 MHz
3.3V操作符合rohs標準
