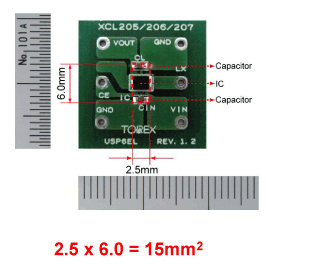

XCL205系列是把線圈和控制IC組成一體的超小型(2.5mm×2.0mm, h=1.0mm)降壓DC/DC轉換器。只在外部增加兩個陶瓷電容即可構成最大負載電流600mA的電源。
工作電壓在2.0V～6.0V之間。輸出電壓在0.8～4.0V的范圍內能以0.05V的間隔設定?？刂艻C工作于開關頻率3MHz，內置0.42ΩPch驅動晶體管及0.52ΩNch開關晶體管的同步整流方式。能從輕負載到高負載的整個負載范圍內實現高速響應,低紋波,高效率。
在待機時停止整個電路把消耗電流抑制在1.0μA以下。此外，內置了UVLO(Under Voltage Lock Out)功能，輸入電壓在1.4V以下時，強制停止內部驅動晶體管工作。XCL205B(F,G)系列具有高速軟啟動功能達到0.25ms(TYP.)的啟動時間。XCL205B(C,F,G)系列利用CL的放電功能在待機時接通LX-VSS之間的內部開關，通過內部阻抗使負載電容CL的電荷放電。由此放電功能，輸出電壓能高速地返回VSS電平。
| 型號 | 輸出電流（最大值） | 輸入電壓 | 輸出電壓 | 替代型號 |
| XCL205F083CR-G | 600mA | 1V-1.8V | 0.8V | MUN3C1BR6-SB |
| XCL205A1L3CR-G | 600mA | 2V-6V | 1.85V | MUN3C1HR6-FB |
| XCL205B193CR-G | 600mA | 2V-6V | 1.9V | MUN3C1HR6-FB |
| XCL205B123CR-G | 600mA | 2V-6V | 1.2V | MUN3C1BR6-SB |
| XCL205B103CR-G | 600mA | 2V-6V | 1V | MUN3C1BR6-SB |
| XCL205C123CR-G | 600mA | 2V-6V | 1.2V | MUN3C1BR6-SB |
| XCL205A333CR-G | 600mA | 2V-6V | 3.3V | MUN3C1HR6-FB |
| XCL205C333CR-G | 600mA | 2V-6V | 3.3V | MUN3C1HR6-FB |
| XCL205B113CR-G | 600mA | 2V-6V | 1.1V | MUN3C1BR6-SB |
| XCL205B363CR-G | 600mA | 2V-6V | 3.6V | MUN3C1HR6-FB |
| XCL205A183CR-G | 600mA | 2V-6V | 1.8V | MUN3C1HR6-SB |
| XCL205C093CR-G | 600mA | 2V-6V | 0.9V | MUN3C1BR6-SB |
| XCL205B333CR-G | 600mA | 2V-6V | 3.3V | MUN3C1HR6-FB |
| XCL205B133CR-G | 600mA | 2V-6V | 1.3V | MUN3C1DR6-SB |
| XCL205C183CR-G | 600mA | 2V-6V | 1.8V | MUN3C1HR6-SB |
| XCL205A103CR-G | 600mA | 2V-6V | 1V | MUN3C1BR6-SB |
| XCL205A113CR-G | 600mA | 2V-6V | 1.1V | MUN3C1BR6-SB |
| XCL205A123CR-G | 600mA | 2V-6V | 1.2V | MUN3C1BR6-SB |
| XCL205A143CR-G | 600mA | 2V-6V | 1.4V | MUN3C1DR6-SB |
| XCL205A153CR-G | 600mA | 2V-6V | 1.5V | MUN3C1ER6-SB |
| XCL205A1D3CR-G | 600mA | 2V-6V | 1.35V | MUN3C1DR6-SB |
| XCL205A203CR-G | 600mA | 2V-6V | 2V | MUN3C1HR6-FB |
| XCL205A253CR-G | 600mA | 2V-6V | 2.5V | MUN3C1HR6-FB |
| XCL205A283CR-G | 600mA | 2V-6V | 2.8V | MUN3C1HR6-FB |
| XCL205A303CR-G | 600mA | 2V-6V | 3V | MUN3C1HR6-FB |
| XCL205A313CR-G | 600mA | 2V-6V | 3.1V | MUN3C1HR6-FB |
| XCL205A323CR-G | 600mA | 2V-6V | 3.2V | MUN3C1HR6-FB |
| XCL205A353CR-G | 600mA | 2V-6V | 3.5V | MUN3C1HR6-FB |
| XCL205A363CR-G | 600mA | 2V-6V | 3.6V | MUN3C1HR6-FB |
| XCL205B153CR-G | 600mA | 2V-6V | 1.5V | MUN3C1ER6-SB |
| XCL205B183CR-G | 600mA | 2V-6V | 1.8V | MUN3C1HR6-SB |
| XCL205B253CR-G | 600mA | 2V-6V | 2.5V | MUN3C1HR6-FB |
| XCL205B283CR-G | 600mA | 2V-6V | 2.8V | MUN3C1HR6-FB |
| XCL205B2H3CR-G | 600mA | 2V-6V | 2.65V | MUN3C1HR6-FB |
| XCL205B303CR-G | 600mA | 2V-6V | 3V | MUN3C1HR6-FB |
| XCL205C103CR-G | 600mA | 2V-6V | 1V | MUN3C1BR6-SB |
| XCL205C153CR-G | 600mA | 2V-6V | 1.5V | MUN3C1ER6-SB |
| XCL205C193CR-G | 600mA | 2V-6V | 1.9V | MUN3C1HR6-FB |
| XCL205C1C3CR-G | 600mA | 2V-6V | 1.25V | MUN3C1CR6-SB |
| XCL205C1D3CR-G | 600mA | 2V-6V | 1.35V | MUN3C1DR6-SB |
| XCL205C273CR-G | 600mA | 2V-6V | 2.7V | MUN3C1HR6-FB |
| XCL205C283CR-G | 600mA | 2V-6V | 2.8V | MUN3C1HR6-FB |
| XCL205C303CR-G | 600mA | 2V-6V | 3V | MUN3C1HR6-FB |
注：該產品可用Cyntec電源模塊進行替代，具體替代方案可咨詢立維創展。
