| ELECTRICAL CHARACTERISTICS @300C Case Temperature | ||||||||
| TYPE | WORKING PEAK REVERSE VOLTAGE VrwM | MINIMUM BREAKDOWN VOLTAGE VBR@100μA | AVERAGE RECTIFIED CURRENT (NOTE 2) Io | MAXIMUM FORWARD VOLTAGE VF@1A (PULSED) | MAXIMUM REVERSE CURRENT Ir@VRwM | MAXIMUM SURGE CURRENT (NOTEl) IFsM | ||
| VOLTS | VOLTS | AMPS | VOLTS | μA | AMPS | |||
| 100℃ | 150℃ | 25℃ | 150℃ | |||||
| JAN1N3611 | 200 | 240 | 1.0 | 0.30 | 1.1 | 1.0 | 300 | 30 |
| JAN1N3612 | 400 | 480 | 1.0 | 0.30 | 1.1 | 1.0 | 300 | 30 |
| JAN1N3613 | 600 | 720 | 1.0 | 0.30 | 1.1 | 1.0 | 300 | 30 |
| JAN1N3614 | 800 | 920 | 1.0 | 0.30 | 1.1 | 1.0 | 300 | 30 |
| JAN1N3957 | 1000 | 1150 | 1.0 | 0.30 | 1.1 | 1.0 | 300 | 30 |
JANTX1N3611MSC
JANTX1N3612MSC
JANTX1N3613MSC
JANTX1N3614MSC

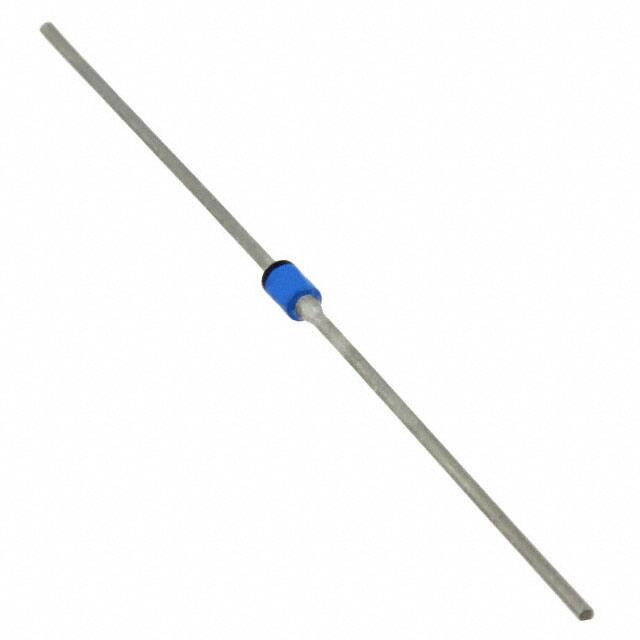

這是一款由Microsemi公司生產的無引腳、密封的玻璃封裝標準恢復二極管。該產品系列包括IN3611至IN3613、IN3614和IN3957，適用于高可靠性應用，能夠承受200至1000伏的反向電壓。這些二極管采用內部“類別J”金屬化鍵合技術，具有無引腳玻璃封裝結構。
特點：
符合JEDEC標準IN3611至IN3614和IN3597系列。
無引腳密封玻璃封裝。
內部“類別J”金屬化鍵合。
工作峰值反向電壓200至1000伏。
提供多種封裝配置，包括表面貼裝和通孔封裝。
應用/優勢：
適用于標準恢復1安培二極管，反向電壓200至1000伏。
適用于軍事和其他高可靠性應用。
適用于包括整流器、半橋、捕獲二極管等在內的一般整流器應用。
高正向浪涌能力。
極其堅固的結構。
低熱阻。
低熱阻。
最大額定值：
工作和存儲溫度：-65°C至+175°C。
熱阻：38°C/W(從結到引線)。
平均整流正向電流：10安培(在25°C時為100%，150°C時為40安培)。
正向浪涌電流：30安培(在8.3毫秒半正弦波下)。
焊接溫度：260°C(最大10秒)。
機械和封裝：
外殼：無引腳密封玻璃，帶有銅引線槽。
端子：軸向引線為鍍錫銅，端子為鍍錫鉛(Sn/Pb)。
極性：陰極帶。
重量：約500毫克。
