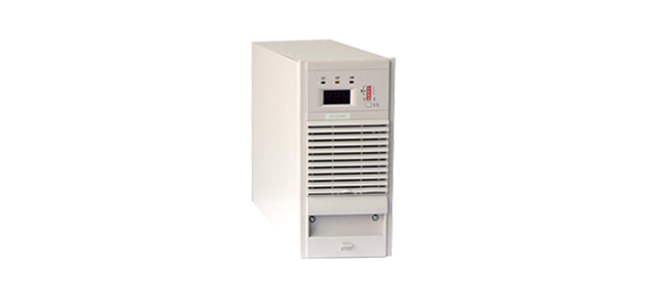

GF11040H-8
GF11040H-8
高頻開關整流模塊
GF11040H-8高頻開關整流模塊采用先進的LLC諧振軟開關技術，效率高；采用無源PFC技術，功率因數高；內置完善的EMC設計，滿足GB/T 19826-2005標準中EMC相關要求；散熱風扇采用溫度聯合電流控制模式，噪音低，風扇壽命長。專門針對480VAC電網設計的整流模塊。
功能特點
輸入電壓工作范圍寬：408VAC~576VAC；
采用先進的LLC諧振高頻軟開關技術，效率高，功率密度高；
完善的EMC設計，滿足GB/T 19826標準要求；
內置短路回縮保護，即使模塊輸出長期處于短路狀態也不致?lián)p壞；
采用LED顯示，可查詢模塊的電壓、電流、地址及故障信息；
完善的保護及告警功能，包括輸入過/欠壓、輸出過壓、過溫、過流等；
風機采用溫度聯合電流控制調速，噪音小，可靠性高；
內置可拆卸式防塵網罩，方便維護；
內置防反接保護，支持帶電熱拔插。
技術參數
項目 參數指標 備注 產品型號 GF11040H-8 輸入電壓 480VAC（-15%～+20%） 輸出額定值 40A/115V 電壓調節范圍 98～143V 輸出限流范圍 10%～110%額定電流 110%最大限流點 穩壓精度 ≤0.5% 穩流精度 ≤0.5% 紋波系數 ≤0.5% 功率因數 ≥0.92 額定輸入、額定輸出 轉換效率 ≥92% 輸出短路回縮 回縮電流≤40%額定電流，可恢復 輸出過壓保護 150±5VDC，不可恢復 需手動恢復 輸入欠壓保護 390±10VAC（恢復電壓410±10VAC） 交流電壓正常后，自動恢復工作
輸入過壓保護 586±10VAC（恢復電壓560±10VAC） 過溫保護 80℃±5（恢復溫度：60℃±5） 降溫后自動恢復 冷卻方式 溫度和電流聯合控制，線性調速 外形尺寸 136mm×284mm×433.5mm（寬×高×深） 模塊凈重 ≤12Kg 以上參數僅供參考，請以產品說明書為準
